Modèles numériques de terrain

Modèles numériques de terrain hydro cohérents à l’échelle régionale

Description

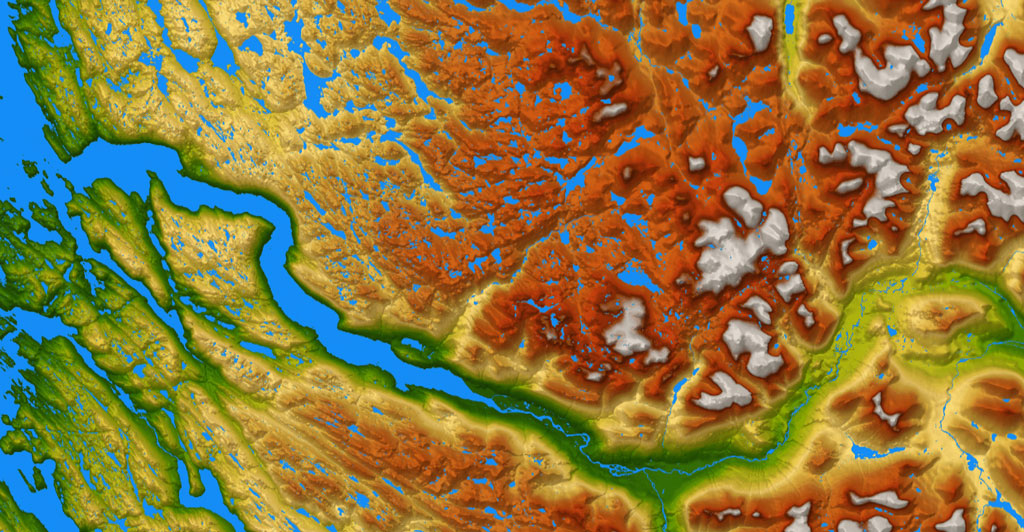

Ces modèles numériques de terrain (MNT) offrent une représentation régionale du relief québécois, à partir de données altimétriques (altitude) et planimétriques (rectangulaires ou géographiques). Ils sont le résultat d’une collaboration entre le ministère de l’Énergie et des Ressources naturelles (MERN) et Ressources naturelles Canada (RNCan) dans le cadre de l’Entente de production d’une cartographie numérique à jour du nord du Québec et la création du produit « Réseau hydro national (RHN) » pour le territoire du Québec.

Lorsqu’ils sont intégrés à un système d’information géographique, ces modèles permettent la mise en place de multiples types d’analyses spatiales telles que les risques naturels, l’analyse du paysage, l’implantation d’infrastructures, etc.

Les MNT sont obtenus à la suite de traitements de données hypsométriques et hydrographiques qui utilisent le concept de l’hydro cohérence consistant à interpoler les valeurs altimétriques en assurant un réseau de drainage connecté et une représentation juste des crêtes et des cours d’eau. Le filamentaire orienté du RHN permet de coter les lacs et de contrôler la descente altimétrique des cours d’eau. Le produit final est un portrait de qualité du relief à l’échelle de 1/50 000. Les MNT fournissent des valeurs d’altitude qui reposent sur un quadrillage d’une résolution de 0,324 seconde d’arc en coordonnées géographiques, ce qui correspond à une résolution d’environ 10 mètres sur le terrain.

Source de données

Les MNT sont produits à partir des données suivantes :

  • Courbes de niveau et les points cotés CanVec à l’échelle de 1/50 000
  • Courbes de niveau et les points cotés de la Base de données topographiques du Québec (BDTQ) à l’échelle de 1/20 000
  • Entités hydrographiques du Réseau hydro national (RHN) de niveau de complétude 2 et 3 (NC2 et NC3)

Le produit CanVec représente les données topographiques numériques vectorielles de référence cartographique à l’échelle de 1/50 000. Il est composé des meilleures sources de données géospatiales disponibles couvrant le territoire canadien, offre une information topographique de qualité en format vectoriel et est conforme aux normes internationales en géomatique. CanVec provient principalement de la Base nationale de données topographiques (BNDT), de l’initiative GéoBase et de la mise à jour des données effectuée à l’aide de la couverture d’imagerie satellitaire Landsat 7 ou Spot. Il est produit par RNCan.

Le produit BDTQ constitue l’assise cartographique officielle du Gouvernement du Québec à l’échelle de 1/20 000. Il couvre presque la totalité du territoire au sud du 52e parallèle. Les données sont extraites à partir de photographies aériennes à l’échelle de 1/40 000. Il est produit par le MERN.

Le produit RHN vise à fournir une description géométrique de qualité et un ensemble d’attributs de base décrivant les eaux de surface intérieures du Canada. Il fournit des données géospatiales numériques conformément à la norme RHN, telles que lacs, réservoirs, cours d’eau (fleuves, rivières et ruisseaux), canaux, îles, réseau linéaire de drainage, toponymes, constructions et obstacles associés aux eaux de surface, etc. Le RHN est créé à partir de données existantes à l’échelle de 1/50 000 ou mieux. Il est produit par RNCan.

Caractéristiques techniques

  • Surface de référence géodésique : Ellipsoïde GRS 80
  • Système de référence géodésique : NAD 83
  • Projection cartographique : Coordonnées géographiques (φ, λ)
  • Origine des altitudes : CGVD 28 (niveau moyen des mers)
  • Formats : Format GéoTIFF 32 bits, structuré en valeurs réelles (float)

Informations jeu de données

  • Les modèles numériques de terrain sont découpés en 1437 tuiles à l’échelle de 1/50 000 et en 109 tuiles à l’échelle de 1/250 000.
  • Les index des tuiles sont offerts en format shapefile (shp), csv et pdf.

Produits offerts

Structure de représentation matricielle
Format GeoTIFF
Téléchargement (tuiles 1/50 000)
Télécharger via le répertoire
Télécharger via la carte
(tuiles 1/250 000)
Télécharger via le répertoire
Télécharger via la carte
Système de projection Géographique
Échelle 1/50 000
Résolution (taille pixel) 10 mètres
Précision 5 à 30 mètres en planimétrie et en altimétrie
Source RNCan : courbes de niveau et points cotés de CanVec à l’échelle de 1/50 000, description géométrique et attributs de base du Réseau hydro national (RHN)
MERN : courbes de niveau et points cotés de la Base de données topographique du Québec (BDTQ) à l’échelle de 1/20 000
Méthode de production Traitement de données hypsométriques et hydrographiques
Fréquence de mise à jour Aucune
Dernière date de mise à jour Janvier 2018
Couverture géographique Québec, entre les 50e et 63e parallèle de latitude nord
Couverture temporelle Sans objet
Documents de référence
Licence Creative Commons License
Accessibilité Données ouvertes
Service Web
Format WMS WMTS
Téléchargement Copier le lien Copier le lien
Système de projection Multiples
Échelle 1/50 000
Résolution (taille pixel) 10 mètres
Précision 5 à 30 mètres en planimétrie et en altimétrie
Source RNCan : courbes de niveau et points cotés de CanVec à l’échelle de 1/50 000, description géométrique et attributs de base du Réseau hydro national (RHN)
MERN : courbes de niveau et points cotés de la Base de données topographique du Québec (BDTQ) à l’échelle de 1/20 000
Méthode de production Traitement de données hypsométriques et hydrographiques
Fréquence de mise à jour Aucune
Dernière date de mise à jour Janvier 2018
Couverture géographique Québec, entre les 50e et 63e parallèle de latitude nord
Couverture temporelle Sans objet
Documents de référence
Licence Creative Commons License
Accessibilité Données ouvertes

Organisme producteur

Information complémentaire

Les données présentées ci-haut sont également accessibles sur la plateforme de données ouvertes Données Québec .
