Aide du navigateur géographique avancée

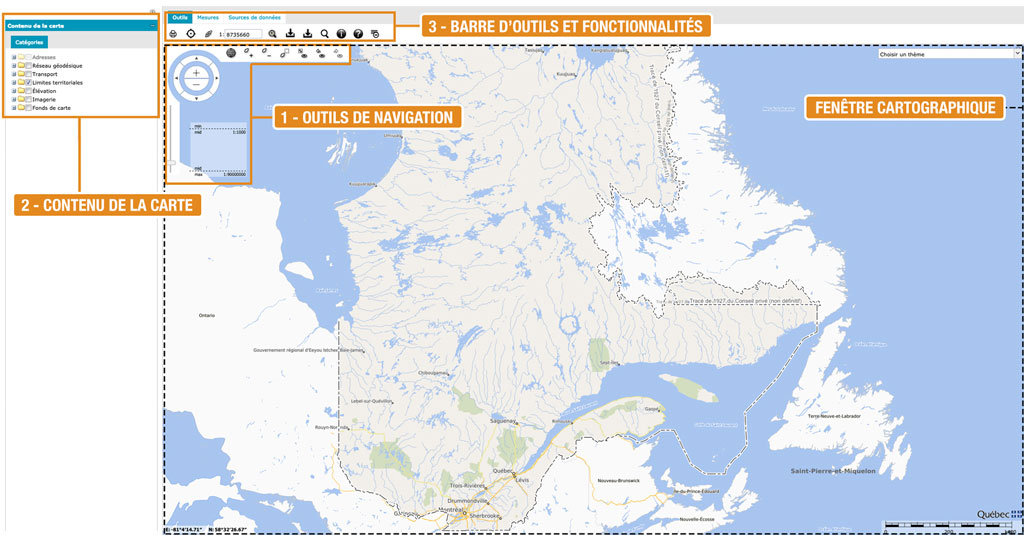

Présentation générale de la carte

Présentation générale de la carte

 1 – Outils de navigation

La navigation dans la carte peut se faire à l’aide de la souris :

  • Pour se déplacer sur la carte, il faut cliquer dans celle-ci et maintenir enfoncé le bouton gauche de la souris.
  • La roulette de la souris permet d’agrandir ou de réduire le contenu de la fenêtre cartographique.

De plus, des outils de navigation sont disponibles pour naviguer dans la carte. Pour les faire apparaître, il faut glisser le pointeur de la souris vers la partie supérieure gauche de la carte. Ces fonctions sont présentées ci-dessous.

OutilFonctionDescription
Zoom avantZoom avantPermet d’agrandir le contenu de la fenêtre cartographique.
Zoom arrièreZoom arrièrePermet de réduire le contenu de la fenêtre cartographique.
Zoom dans un rectangleZoom dans un rectanglePermet de délimiter un secteur à agrandir en traçant son contour. Pour ce faire, maintenir le bouton gauche de la souris pour délimiter la zone.
Cadrer toutTout cadrerPermet de revenir à la fenêtre cartographique initiale.
Fenêtre cartographique précédenteFenêtre cartographique précédentePermet de revenir à la fenêtre cartographique précédente.
Fenêtre cartographique suivanteFenêtre cartographique suivantePermet de retourner à la fenêtre cartographique suivante après l’utilisation de la fonction Fenêtre cartographique précédente.

2 – Contenu de la carte

Les couches d’information disponibles sont affichées dans la section Contenu de la carte et regroupées par catégories.

Par exemple, pour afficher l’information relative aux adresses, il faut:

  1. Déployer la catégorie d’information Adresse en cliquant sur le symbole « + » situé à gauche;
  2. Activer la boîte à cocher de la couche d’information Adresse pour afficher les points d’adresse sur la carte.

Il faut noter que certaines couches d’information ne s’affichent qu’à des échelles d’affichage déterminées.

Par exemple, les adresses sont visibles uniquement à partir de l’échelle 1/10 000 ou plus.

Menus de la carte

OutilFonctionDescription
Catégorie d’informationCatégorie d’informationPermet d’ouvrir ou de fermer une catégorie d’information.
Activer l'élémentActiver la couche d’information

Permet d’activer ou de désactiver une couche d’information. Un crochet indique que l’élément est affiché.

Si la case est cochée mais que le nom de la couche d’information est en grisé, c’est parce qu’elle ne peut pas être visualisée à l’échelle d’affichage de la carte active.

Fermeture du gestionnaire de données cartographiquesFermeture de la section Contenu de la cartePermet de fermer la section Contenu de la carte pour que la carte puisse s’afficher sur l’ensemble de l’écran.
Ouverture du gestionnaire de données cartographiquesOuverture de la section Contenu de la cartePermet d’ouvrir la section Contenu de la carte.

3 – Barre d’outils et fonctionnalités

Menus de la carte

OutilFonctionDescription
Imprimer la carteImprimer la carte
  • Positionnez la carte de sorte que le contenu que vous souhaitez imprimer soit visible.
  • Dans la boîte de dialogue “Imprimer la carte” :
    • Onglet «Options communes» : La taille de la page, l’orientation et l’échelle permettent de modifier la zone d’impression (rectangle rouge). Il est possible de déplacer la zone d’impression avec le pointeur de la souris.
    • Onglet «Options du modèle» : La résolution d’impression est à 96 dpi (dot per inch) par défaut. Une résolution de 150 dpi donnera un meilleur résultat (valeur maximale).
    • Onglet «Légende» : Non fonctionnel pour l’instant.
  • Cliquez sur Imprimer.
  • Le fichier résultant « print.png » peut être ouvert avec un logiciel approprié ou sauvegardé.
Où suis-je ?Où suis-je ?Permet de localiser votre position sur la carte.
Afficher un lien vers la carteAfficher un lien vers la cartePermet de partager le lien de la carte telle qu’elle est affichée dans le navigateur cartographique.
ÉchelleDéfinir l’échellePermet de spécifier l’échelle numérique d’affichage de la carte. Appuyez la touche “retour” pour appliquer la nouvelle échelle ou cliquez sur l’icône.
Importer ShapeFileImporter Shapefile

Permet d’importer un fichier de forme (format Shapefile) sur la carte interactive.

Pour ce faire :

  • Glissez et déposez, dans la fenêtre, les quatre fichiers qui composent le Shapefile (les extensions de ces fichiers sont .SHP, .SHX, .DBF et .PRJ).
  • Les données du Shapefile sont ajoutées dans la section Contenu de la carte à la suite des couches d’information déjà présentes et affichées dans la carte.

Pour personnaliser le style d’affichage des éléments de la couche, cliquez sur l’icône à gauche de la couche. Les étapes à suivre sont les suivantes :

  • Choisissez le type de géométrie dans le menu déroulant;
  • Sélectionnez le style que vous désirez modifier;
  • Modifiez les paramètres : largeur, translucidité, couleur et type (à droite de la fenêtre);
  • Cliquez sur le bouton « Appliquer ».

Pour revenir au style d’affichage par défaut, on doit rafraîchir l’affichage avec la touche « F5 » ou ouvrir à nouveau la carte interactive.

Importer kml ou gpxImporter kml ou gpx

Permet d’importer un fichier de format KML ou GPX sur la carte interactive.

Pour ce faire :

  • Glissez et déposez le fichier dans la fenêtre.
  • Les données du fichier KML ou GPX sont ajoutées dans la section Contenu de la carte à la suite des couches d’information déjà présentes et affichées dans la carte.

Il est possible de modifier le style d’affichage (voir la section « Importer Shapefile » ci-dessus).

Recherche et localisationRecherche et localisationPermet de rechercher une adresse, un code postal ou un lieu pour se localiser sur la carte.
Information sur les couches affichéesInformation sur les couches affichées

Pour obtenir de l’information supplémentaire relative à une entité en particulier (point, ligne, polygone), sélectionnez les entités géographiques en cliquant sur la carte. L’information liée à cette entité sera affichée dans une fenêtre.

Pour ce faire, la thématique (couche) doit être activée dans le gestionnaire de couches (section de gauche). Par exemple, lorsque vous cliquez sur un point géodésique le numéro de matricule et le numéro d’origine sont affichés.

AideAideRedirige vers la page d’aide de la carte.
Rediriger mode simplifiéRediriger mode simplifiéPermet de basculer vers le mode simplifié de la carte qui offre moins de fonctionnalités (mode utilisé par les appareils mobiles).



Menus de la carte

OutilFonctionDescription
Mesurer une distanceMesurer une distancePermet de mesurer une distance sur la carte. Cliquez sur les endroits où vous désirez effectuer les mesures et double-cliquez rapidement pour arrêter la prise de mesure.
Mesurer une superficieMesurer une superficiePermet de mesurer une superficie sur la carte. Cliquez sur les endroits où vous désirez effectuer les mesures et double-cliquez rapidement pour arrêter la prise de mesure.
Effacer les mesuresEffacer les mesuresPermet d’effacer les mesures affichées.
Afficher / masquer les mesuresAfficher / masquer les mesuresPermet d’afficher ou de masquer les mesures de distance et de superficie.



Menu de la carte

OutilFonctionDescription
Définir une source de donnéesDéfinir une source de données

Permet d’ajouter un service Web à la carte. Pour ce faire, les étapes à suivre sont les suivantes :

  • Sélectionnez le type de service à ajouter dans la colonne de gauche (ex. : WMS);
  • Ajoutez le lien du service Web dans la case URL;
  • Sélectionnez le format « PNG » dans la case format de l’image;
  • Enregistrer l’ajout en utilisant les boutons « enregistrer et sélectionner les couches » ou « enregistrer et afficher ».

Le service Web sera ajouté à la suite des autres couches d’information dans la section Contenu de la carte.

Note : une source de données déjà affichée ne peut être ajoutée à nouveau.



Menus de la carte

Cette section optionnelle donne de l’information spécifique à la carte consultée.



Menu de la carte

OutilFonctionDescription
Exporter (kml, shp) Exporter (kml, shp)

Permet d’exporter une couche d’information en format KML ou SHP.

La fenêtre indique si les couches d’information sélectionnées sont disponibles pour l’export.

Localiser par coordonnéesLocaliser par coordonnéesPermet de se localiser à l’aide d’une coordonnée entrée manuellement. Pour ce faire, il faut sélectionner le système de coordonnées désiré, le type de degrés et entrer la coordonnée dans les cases longitude et latitude. L’outil offre aussi la possibilité de déterminer l’échelle d’affichage désirée.
